Descrição
FICHA TÉCNICA
Diâmetro 1" a 6"
Tipo de Conexão Rosca 1"
Classe de Pressão até 10 kgf/cm²
Temperatura até 50 °C
Aplicações:
Própria para sistemas de óleo, refrigeração e lubrificação em bombas e compressores, etc.
Sinaliza ausência ou presença de fluxo.
Princípio de Funcionamento:

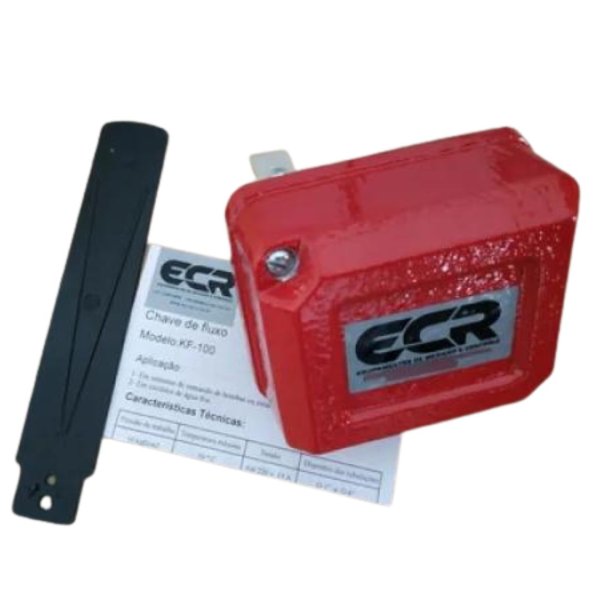

Sistema de palheta, haste e fole; o fluxo movimenta a palheta, desloca o fole e a haste aciona o contato elétrico tipo microrutor.
Detalhes Técnicos:
Execução standard com conexão roscada.
As chaves de fluxo são fornecidas com conexões macho Ø 1” para montagem em tubulações de Ø 1” a 6”.
Posição de instalação: tubulação horizontal ou vertical.
Sentido do fluxo: unidirecional.
Pressão máxima: 10 kgf/cm².
Temperatura máxima: 50°C.
Tipo e capacidade do contato elétrico: contato microrutor unipolar reversível (SPDT) até 220 Vca – 15 A vide catálogo
Tipo do invólucro vide catálogo.
a) Standard com tampa em Aluminio;
b) Conexão berço em latão
c) Vazão de acionamento > 350 l/min.
Por ocasião da montagem da chave de fluxo observar para que a palheta não encoste na parede interna do tubo.
